微信登录产品名称: | YY1587-2018电子内窥镜检测设备-天南易联 |

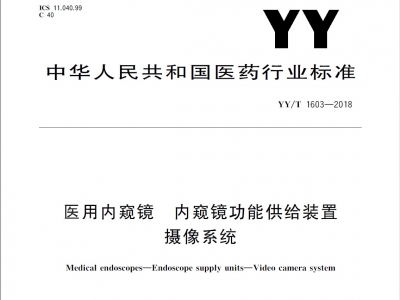

产品用途: | VideoEndo_T20电子内窥镜测试系统针对新发布的YY/T 1587-2018《医用内窥镜 电子内窥镜》、YY/T 1603-2018《医用 内窥镜 内窥镜功能供给装置 摄像系统》、YY 1289-2016《医用内窥镜 胶囊式内窥镜》以及YY/T 1028-2023《医用内窥镜 纤维内窥镜》标准定向研发。 |
使用方法: | 配备专业的亮度水平可调节光源、测试标板、镜体夹持及距离调节装置,以及一体化的亮度控制、图像采集分析软件,使得本测试系统实现以上标准的快速测试。 适用标准: YY/T 1587-2018 《医用内窥镜 电子内窥镜》 YY/T 1603-2018 《医用内窥镜 内窥镜功能供给装置 摄像系统》 YY 1289-2016《医用内窥镜 胶囊式内窥镜》 YY/T 1028-2023《医用内窥镜 纤维内窥镜》 |

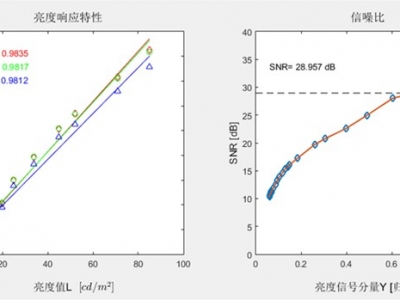

产品优势: | 一体化的亮度控制、图像采集分析软件 • 实现光源亮度水平的全软件控制,可分段设置亮度水平以及 相邻亮度水平的比值,在暗区截止临界亮度和亮区饱和临界亮度附近确保相邻亮度水平的比值不大于 1.1 倍。 • 每个亮度水平设定完成后,软件自动采集存储指定数量的无损高清图像(支持 DVI 、 HDMI 、 SDI等常用接口)。 • 智能图像结果分析软件,引导式操作界面方便快捷实现图像的批量分析处理功能,以直观的方式显示亮度响应特性、信噪比、静态图像宽容度、 SFR 等测试结果。 • 支持手动调用检查分析过程的中间数据,对于不符合标准要求的图像或亮度等级软件能够给出提示。 • 专业的图像处理软件,提高了对测试标板拍摄结果的适应性和鲁棒性,降低了调试难度和拍摄要求。 • 键导出测试数据和结果,并生成测试报告。 |
产品说明: |

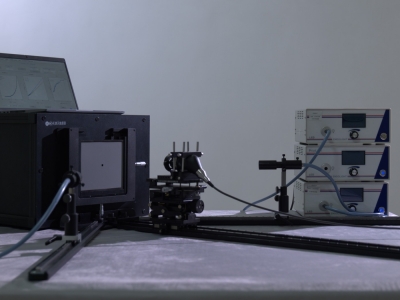

VideoEndo_T20电子内窥镜测试系统针对新发布的YY/T 1587-2018《医用内窥镜 电子内窥镜》、YY/T 1603-2018《医用 内窥镜 内窥镜功能供给装置 摄像系统》、YY 1289-2016《医用内窥镜 胶囊式内窥镜》以及YY/T 1028-2023《医用内窥镜 纤维内窥镜》标准定向研发。配备专业的亮度水平可调节光源、测试标板、镜体夹持及距离调节装置,以及一体化的亮度控制、图像采集分析软件,使得本测试系统实现以上标准的快速测试。 VideoEndo_T20电子内窥镜测试系统高度集成化,全软件控制光源亮度水平、自动采集、自动处理,可直接生成测试结果报告, 大幅度降低了标准的实现难度,提高了产品测试效率,可有效提升企业的自检和出厂检验能力。 测试指标: • 亮度响应特性、信噪比、静态图像宽容度、 SFR的测试; • 视场角、照明镜体光效; • 视向角、有效景深、角分辨力、单位相对畸变、色还原、ISO8600-5; • 扩展的YY0068.1-2008指标; • 扩展的YY1081-2011冷光源指标; 设备特点: • YY/T 1587-2018、YY/T 1603-2018 中亮度响应特性、信噪比、静态图像宽容度、 SFR的测试; • 全软件控制光源亮度水平、自动采集、自动处理,可直接生成测试结果报告; • 超快计算,30秒出结果; • 设备高度集成,方便移动; 系统组成: 亮度水平可调节光源(灰阶照明光源 背景照明光源[光源可选]) • 光源色温6500K±10%。 • 度调节范围涵盖标准中要求的最低和最高亮度水平。 • 采用通用内窥镜冷光源光缆接口,可实现对不同型号冷光源外置光源的匀光。 • 针对电子内窥镜和医用内窥镜摄像系统设计 2 套独立的完全符合标准要求的测试标板,包括亮度响应特性测试标板和正弦波测试标板。亮度响应特性测试标板具有不同的小灰阶块尺寸,位置可确保亮度调节过程中不影响设备的整体增益。 • 不同尺寸的正弦波测试标板(有效尺寸可选, 144 周期 /72 周期 /36 周期可选,调制度大于 96%提供完整的星图设计参数,可消除电子内窥镜/医用内窥镜摄像系统产生的畸变。 • 软件提供专业算法,大幅降低了被测内窥镜摄像系统的对准和调节过程要求,使测试过程中不必完全确保测试标板水平,也能得到正确的图像分析结果。 镜体夹持及距离调节装置 • 针对电子内窥镜和医用内窥镜摄像系统尺寸定制了专用夹持装置,可实现距离调节、高低调节、俯仰调节、旋转调节、左右横向调节功能,调节过程中确保被测设备的平面与测试标板平行,便于将测试标板定位在被测设备的视场中心位置从而减小畸变。 一体化的亮度控制、图像采集分析软件 • 实现光源亮度水平的全软件控制,可分段设置亮度水平以及 相邻亮度水平的比值,在暗区截止临界亮度和亮区饱和临界亮度附近确保相邻亮度水平的比值不大于 1.1 倍。 • 每个亮度水平设定完成后,软件自动采集存储指定数量的无损高清图像(支持 DVI 、 HDMI 、 SDI等常用接口)。 • 智能图像结果分析软件,引导式操作界面方便快捷实现图像的批量分析处理功能,以直观的方式显示亮度响应特性、信噪比、静态图像宽容度、 SFR 等测试结果。 • 支持手动调用检查分析过程的中间数据,对于不符合标准要求的图像或亮度等级软件能够给出提示。 • 专业的图像处理软件,提高了对测试标板拍摄结果的适应性和鲁棒性,降低了调试难度和拍摄要求。 • 键导出测试数据和结果,并生成测试报告。 |
